Cột áp cần cho hệ cấp nước tòa nhà là tổng của ba khoản: chênh cao từ mặt nước bể hút tới điểm dùng cao nhất, áp cần còn lại ở vòi và tổn thất trên đường ống. Số tầng chỉ giúp ước khoản đầu tiên. Con số cộng được phải đem so với cột áp của bơm tại đúng lưu lượng cần dùng trên bảng thông số, không so với cột áp tối đa.
Mục lục
Ba khoản nào cộng lại thành cột áp cần?
Khoản thứ nhất là chênh cao hình học: đo theo phương thẳng đứng từ mặt nước trong bể mà bơm hút tới vòi cao nhất cần cấp. Số tầng giúp hình dung khoản này, nhưng con số dùng để chọn bơm phải lấy theo cao độ thật trên bản vẽ của tòa nhà.
Khoản thứ hai là áp cần còn lại ở điểm dùng, lấy theo yêu cầu của thiết bị dùng nước như vòi sen, máy giặt, bình nước nóng. Khoản thứ ba là tổn thất do nước ma sát trong ống và đi qua co, cút, van, đầu nối.
Cả ba khoản đều tính bằng mét cột nước nên cộng thẳng với nhau. Bỏ quên khoản thứ hai hoặc thứ ba có thể khiến hệ lắp xong mà tầng trên cùng vẫn yếu nước.
Tổn thất đường ống lớn hay nhỏ phụ thuộc vào đâu?
Tuyến ống càng dài và càng nhiều chỗ rẽ, nhiều van thì phần tổn thất càng lớn. Muốn giảm, cách đơn giản là tăng một cỡ ống, đi tuyến thẳng nhất có thể và dùng co cong thay cho co vuông.
Ống dùng lâu bị bám cặn thì tổn thất tăng dần, vì vậy khi chọn máy nên để phần dư cho giai đoạn sau. Phần này không có một tỉ lệ chung cho mọi tòa nhà; đơn vị thiết kế tính theo sơ đồ ống thật.
Cần tư vấn chọn máy cho đúng việc? Gọi hoặc nhắn Zalo để được hỗ trợ.
Đem cột áp đã tính đọc trên bảng thông số thế nào?

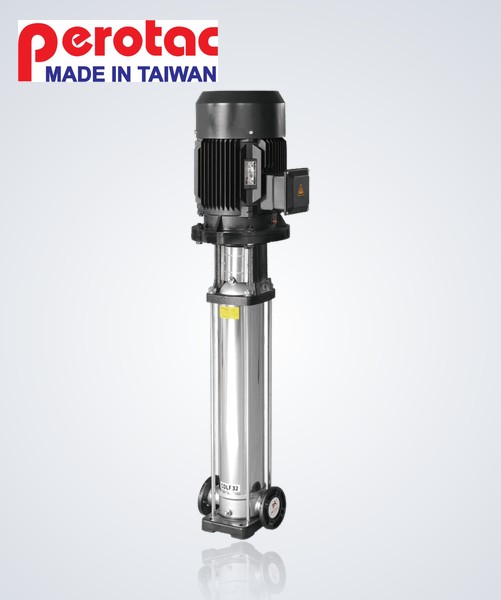

Bơm ly tâm không giữ một cột áp cố định: lưu lượng càng lớn thì cột áp càng giảm. Vì vậy phải đọc cột áp ở đúng lưu lượng mà tòa nhà dùng cùng lúc. Bảng dưới là các điểm đầu và cuối dải làm việc của một số mã bơm trục đứng Perotac đang bán.
| Mã | Công suất / điện | Đầu dải làm việc | Cuối dải làm việc |
|---|---|---|---|
| CDLF 2-15T | 1,5 kW, 3 pha 380V | 134 m tại 1 m³/h | 60 m tại 3,5 m³/h |
| CDLF 4-16T | 3 kW, 3 pha 380V | 152 m tại 1,5 m³/h | 78 m tại 7 m³/h |
| CDLF 8-12T | 4 kW, 3 pha 380V | 124 m tại 5 m³/h | 78 m tại 12 m³/h |
| CDLF 12-12T | 7,5 kW, 3 pha 380V | 143,5 m tại 7 m³/h | 86 m tại 16 m³/h |
Ví dụ đọc bảng với CDLF 4-16T: máy làm việc trong dải 1,5 – 7 m³/h, cột áp 152 – 78 m. Nếu cột áp cần của tòa nhà và lưu lượng dùng cùng lúc rơi vào khoảng này thì mã đó nằm trong dải làm việc; nếu cột áp cần cao hơn số đọc được ở đúng lưu lượng đó thì phải lên mã có nhiều tầng cánh hơn trong cùng dòng.
Vì sao không lấy cột áp tối đa để so?
Cột áp tối đa chỉ đạt khi van gần đóng hết, lúc đó gần như không có nước đi qua. Ví dụ bơm tăng áp biến tần MHI-403 có cột áp tối đa 28 m nhưng ở lưu lượng định mức 4 m³/h chỉ giữ 21 m. Lấy 28 m để so với cột áp cần là chọn thiếu.
Tương tự, lưu lượng tối đa chỉ đạt khi áp đã tụt thấp. Hai con số tối đa không xảy ra cùng một lúc, nên không ghép chúng thành một điểm làm việc.
Chọn mã nào sau khi có cột áp và lưu lượng?
- CDLF 2-15T (3 pha 380V) hoặc CDLFM2-15 (1 pha 220V): lưu lượng nhỏ, 1–3,5 m³/h.
- CDLF 4-16T (3 pha 380V): dải 1,5–7 m³/h.
- CDLF 8-12T (3 pha 380V): dải 5–12 m³/h.
- CDLF 12-12T (3 pha 380V): dải 7–16 m³/h.
Các mã trên đều có đầu bơm inox, đế bơm gang, cấp bảo vệ IP55, xuất xứ Đài Loan và bảo hành 1 năm. Tòa nhà cần có máy dự phòng thì xem thêm các cụm trong danh mục bơm tăng áp biến tần.
Báo giá cụm bơm
Giá từng model thay đổi theo thời điểm; anh/chị gọi 0972.668.343 hoặc xem trang sản phẩm để nhận báo giá.
Câu hỏi thường gặp
Tính chênh cao theo số tầng thế nào cho đúng?
Lấy cao độ từ mặt nước bể hút tới vòi cao nhất trên bản vẽ. Đây mới là phần chênh cao, chưa gồm áp cần ở vòi và tổn thất đường ống.
Có thể lấy cột áp tối đa ghi trên bảng để chọn bơm không?
Không. Cột áp tối đa chỉ đạt khi van gần đóng; phải đọc cột áp tại đúng lưu lượng tòa nhà dùng cùng lúc.
Cột áp cần cao hơn số đọc được trên bảng thì làm gì?
Lên mã có nhiều tầng cánh hơn trong cùng dòng, hoặc gửi sơ đồ ống để kỹ thuật tính lại phần tổn thất.
Kết luận
Tính cột áp theo số tầng gồm ba khoản cộng lại; sau đó đọc cột áp của bơm ở đúng lưu lượng cần dùng, không dùng con số tối đa. Gửi số tầng, vị trí bể và lưu lượng dùng cùng lúc cho Bùi Thơ qua hotline 0972668343 để được đối chiếu với bảng của từng mã.
