Bơm PCCC kết hợp hệ cấp nước tòa nhà là cách bố trí sao cho hệ chữa cháy và hệ cấp nước sinh hoạt dùng chung nguồn bể chứa nhưng vẫn tách bơm, tách nhiệm vụ để không xung đột khi có cháy. Trong đó bơm cấp nước sinh hoạt thường là bơm trục đứng lưu lượng 3,5–55 m³/h, cột áp 54–289m chạy biến tần, còn bơm PCCC là cụm riêng theo tiêu chuẩn chữa cháy. Bài viết này giải thích nguyên tắc kết hợp, những điều bắt buộc phải tách bạch và cách bố trí bể chứa dùng chung an toàn cho cả hai hệ trong một tòa nhà.
- 1) Hệ cấp nước và hệ PCCC khác nhau ra sao
- 2) Nguyên tắc kết hợp an toàn
- 3) Bể chứa dùng chung và cột nước dự trữ
- 4) Cấu hình cụm bơm cho từng hệ
- 5) Lưu ý bắt buộc theo an toàn
- 6) Giá tham khảo cụm bơm
1) Hệ cấp nước và hệ PCCC khác nhau ra sao
Hai hệ có mục tiêu và chế độ làm việc hoàn toàn khác nhau nên không thể dùng chung một bơm.
- Hệ cấp nước sinh hoạt: chạy liên tục, lưu lượng thay đổi theo nhu cầu, ưu tiên giữ áp ổn định bằng biến tần.
- Hệ PCCC: nằm chờ, chỉ hoạt động khi có cháy, khi đó phải cấp lưu lượng lớn và cột áp cao ngay lập tức theo tiêu chuẩn.
Vì thế cái gọi là kết hợp không phải dùng chung bơm, mà là dùng chung hạ tầng bể chứa và phòng bơm, còn bơm và đường ống của mỗi hệ vẫn độc lập.
2) Nguyên tắc kết hợp an toàn
Nguyên tắc xuyên suốt là hệ chữa cháy luôn được ưu tiên, không để việc dùng nước sinh hoạt làm cạn phần nước dự trữ cho chữa cháy.
Điều này được bảo đảm bằng cách thiết kế cột nước dự trữ chữa cháy nằm ở phần đáy bể: đường hút của bơm sinh hoạt đặt cao hơn mức dự trữ chữa cháy, còn đường hút bơm PCCC đặt sát đáy. Khi nước xuống thấp, bơm sinh hoạt ngừng trước, phần còn lại chỉ dành cho chữa cháy. Nhờ đó một hệ bơm cấp nước tòa nhà vẫn có thể chia sẻ bể với hệ PCCC mà không làm giảm an toàn cháy nổ.
3) Bể chứa dùng chung và cột nước dự trữ
Bể chứa dùng chung phải đủ lớn để chứa đồng thời hai phần nước.
Dung tích bể được cộng từ hai thành phần: phần dự trữ sinh hoạt (theo số căn hộ và nhu cầu) và phần dự trữ chữa cháy (theo yêu cầu của hồ sơ thẩm duyệt PCCC cho tòa nhà). Ống hút của mỗi hệ bố trí ở cao độ khác nhau để bảo vệ phần chữa cháy. Bể cần có báo mức, chống rác và đường tràn. Việc tính dung tích và cao độ hút phải theo hồ sơ được duyệt, không tự ước lượng.
4) Cấu hình cụm bơm cho từng hệ
Mỗi hệ có cụm bơm riêng với đặc tính khác nhau.

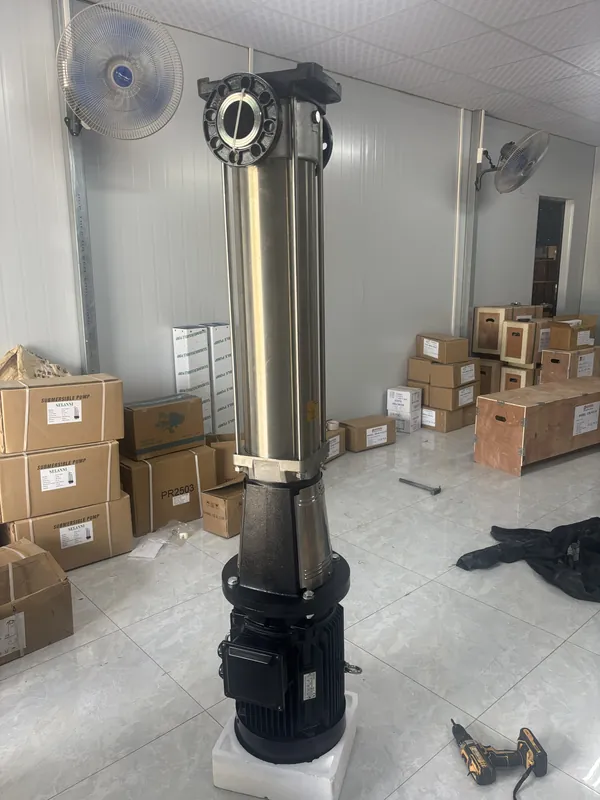

Cụm cấp nước sinh hoạt: bơm trục đứng 3,5–55 m³/h, cột áp 54–289m, chạy biến tần theo cảm biến áp suất, có bơm dự phòng n+1. Cột áp chọn theo số tầng, mỗi tầng khoảng 3–3,5m cộng áp dư và tổn thất.
Cụm PCCC: gồm bơm điện chính, bơm dự phòng (thường bơm động cơ) và bơm bù áp (jockey) giữ áp thường trực trên đường ống chữa cháy. Lưu lượng và cột áp cụm này lấy theo tiêu chuẩn chữa cháy áp dụng cho công trình.
5) Lưu ý bắt buộc theo an toàn
Một số điểm không được bỏ qua khi kết hợp hai hệ.
- Đường ống PCCC và cấp nước sinh hoạt phải tách riêng hoàn toàn từ sau bơm.
- Cụm bơm PCCC phải theo hồ sơ thiết kế được cơ quan có thẩm quyền thẩm duyệt.
- Bơm chữa cháy phải kiểm tra định kỳ để luôn sẵn sàng khởi động.
- Nguồn điện cho bơm PCCC ưu tiên và có phương án dự phòng.
- Không dùng bơm sinh hoạt thay thế chức năng chữa cháy trong bất kỳ trường hợp nào.
Phần cấp nước sinh hoạt có thể do đơn vị cơ điện triển khai, nhưng phần PCCC phải tuân thủ hồ sơ đã duyệt.
6) Giá tham khảo cụm bơm
Chi phí phần cấp nước sinh hoạt trong hệ kết hợp phụ thuộc số bơm, dải lưu lượng – cột áp, biến tần và tủ điều khiển. Tùy cấu hình cụm bơm, xem bảng giá bên dưới hoặc gọi hotline 0972.668.343 để được tư vấn phần cấp nước phù hợp với hồ sơ tòa nhà.
| Dòng / Công suất | Lưu lượng | Cột áp | Giá tham khảo |
|---|---|---|---|
| 0,75–1,1kW | 3,5 m³/h | 63–80 m | 4.920.000 – 18.000.000đ |
| 1,5–2,2kW | 3,5–7 m³/h | 79–161 m | 5.400.000 – 23.400.000đ |
| 3–4kW | 3,5–16 m³/h | 71–232 m | 11.880.000 – 27.000.000đ |
| 5,5–7,5kW | 12–40 m³/h | 54–208 m | 21.360.000 – 45.360.000đ |
| ≥11kW (công nghiệp) | 16–55 m³/h | 90–289 m | 30.000.000 – 207.900.000đ |
7) Câu hỏi thường gặp
Bơm cấp nước và bơm PCCC có dùng chung một bơm được không?
Không. Hai hệ có chế độ làm việc khác nhau nên phải tách bơm và tách đường ống. Chúng chỉ có thể dùng chung bể chứa và phòng bơm nếu thiết kế đúng.
Làm sao để nước sinh hoạt không làm cạn nước chữa cháy?
Bằng cách đặt ống hút bơm sinh hoạt cao hơn mức dự trữ chữa cháy. Khi nước hạ tới mức đó, bơm sinh hoạt ngừng, phần còn lại chỉ dành cho chữa cháy.
Bể chứa dùng chung cần dung tích thế nào?
Bằng tổng phần dự trữ sinh hoạt và phần dự trữ chữa cháy theo hồ sơ PCCC được thẩm duyệt cho tòa nhà. Cần tính theo hồ sơ, không tự ước lượng.
Cụm bơm PCCC gồm những gì?
Thường gồm bơm điện chính, bơm dự phòng và bơm bù áp jockey giữ áp thường trực. Cấu hình cụ thể theo tiêu chuẩn chữa cháy áp dụng cho công trình.
Chi phí phần cấp nước trong hệ kết hợp khoảng bao nhiêu?
Chi phí tùy cấu hình cụm bơm cấp nước. Vui lòng liên hệ hotline 0972.668.343 để được tư vấn và báo giá phần cấp nước phù hợp hồ sơ tòa nhà.
